● 특 징
1. 접액부는 SSC 14를 가공하여 완전 SANITARY 이며 설계도 위생적으로 되어 있음.
2. SEAL이 완전하므로 액이 새지않고 위생적이다.
3. ROTOR와 CASING 사이의 간격이 적으므로 저점도(물)에서 고점도(200,000CP)까지 이송 가능하다.
4. 흡입력이 강하다. (730mm/Hg)
5. JUICE,KETCHUP,MAYONNAISE 등 진공인발이 잘된다.
6. ONE LOBE ROTOR형은 고형물질(딸기, 스브안)등을 터뜨리지 않고 이송 가능하다.
7. ROTOR의 재질은 특수 Ni-Cr 강으로 설계되므로 80°~100°C에서도 3/100 공차를 유지한다.
8. 분해 조립 및 세척이 용이하다.
9. VENTED COVER TYPE 도 있다. (압력 및 유량조정)
10. MATERIAL 의 접촉이 없다.
(ROTOR 와 ROTOR, ROTOR와 CASING)
11. JACKET TYPE 의 PUMP 도 있다.
(운전중온도유지액체:쵸콜렛, 슈가, 시렆, 식용유 등)
용 도
식 품 토마토 쥬스,토마토 케찹,농축쥬스,야채쥬스,콜라,사이다,드링크류,카라멜,제리,
제과,아이스크림,유산음료,당액,식물유지성당액,잼,마가린,꿀,스브안,포도당,
제빵원료,아이스크림첨가물,마요네즈,베이비후드,스프,식용유,카레,사라다유,
과육,두유,효모유,장유,유화향료,조미료,햄,이유식,껌원료,쵸콜렛,계란액,버터,
우유,요구르트,고추장,된장.
화 장 품 크림,로션,샴푸,토닉,화장수,린스,헤어크림,비누,맛사지크림,에션샬오일,포마드.
주 류 맥주,위스키,와인,알콜
기 타 페인트,잉크,석유,화학제품 등.
SPECIFICATION

MODEL HRM MECHANICAL SEAL TYPE (HANYOUNG STANDARD)
BRM MECHANICAL SEAL AND RELIEF VALVE TYPE
ORM O-RING SEAL TYPE-COMBINED TYPE SLEEVE AND "O"-RING
GRM MECHANICAL SEAL TYPE-CASING AND COVER JACKET
PUMP SIZE RM 20 RM 25 RM 40 RM 55 RM 125 RM 200
PIPE SIZE (IDF,FLANGE TYPE) 1.5" 1.5" 2" 2" 3" 4"
MAX.SPEED (RPM) 600 450 450 450 450 450
MAX.PRESSURE (kg/㎠) 7 7 7 7 7 7
CAPACITY 1/MIN 60 98 155 260 416 930
1/H 3.600 5.880 9.300 15.600 24.960 55.800

점도에 대한 허용 최대회전수 도표 점도에 대한 동력 수정계수 도표
(주) 점도에 대한 허용최대 회전수는 액질에 따라 다소 변한다.

(주)점도가 놓아지면 소요동력도 높아지므로 동력의 보정이 필요하다.
(예)물일때 소요동력 1.5KW필요하다면 점도 30,000CP의 액일때 1.5KW ×1.9(동력수정계수 도표참조)=2.85KW의 동력이 필요하다.

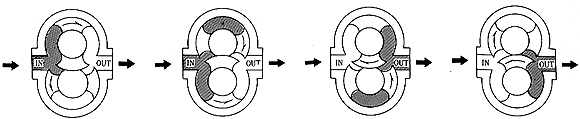

액의 작동원리
특징/사양 | 치수/구조 | 성능
--------------------------------------------------------------------------------------------
